PRINCIPE DE FONCTIONNEMENT D' UN CYCLE FRIGORIFIQUE A COMPRESSEUR

1 Compresseur

3 Détendeur

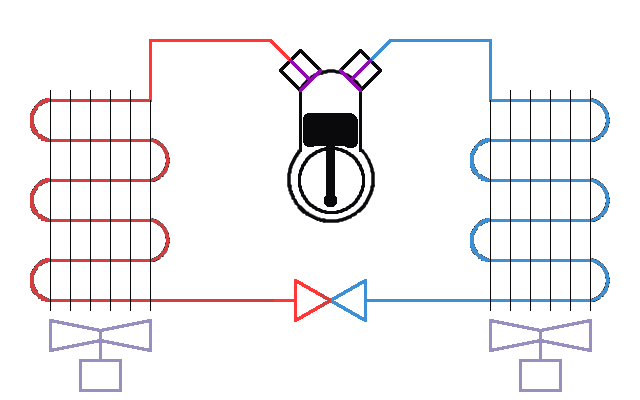

Schéma de principe d'un cycle frigorifique

Une machine frigorifique est composée de 4 organes principaux où circule un fluide frigorigène permettant le transfert des calories d'un milieu vers un autre.

1. Compresseur

Le fluide frigorigène à l'état gazeux est aspiré par le compresseur.
Comprimé, il est ensuite refoulé à haute pression et haute température.

2. Condenseur

Au travers de son passage dans le condenseur, le fluide frigorigène cède des calories au milieu dans lequel il se trouve.
En cédant des calories, il condense passant de l'état gazeux à l'état liquide à haute pression.

3. Détendeur

Au travers de son passage dans le détendeur, la pression du fluide frigorigène va chutter.
Lors de cette détente, sa température va chutter également.

4. Evaporateur

Lors de son passage dans l'évaporateur, le fluide frigorigène absobe les calories du milieu dans lequel il se trouve.
En absorbant des calories, il s'évapore passant de l'état liquide à l'état gazeux à basse pression.
